Cos'è l'indicizzazione delle candele? La guida completa allo scopo e al processo

Indicizzazione delle candele: la risposta breve

L'indicizzazione della candela è la rotazione deliberata di una candela in modo che il lato aperto del suo elettrodo di massa punti nella direzione scelta all'interno della camera di combustione. Non è necessario piegare l'elettrodo. Invece, aggiungi sottili rondelle di rame sotto la spalla della candela e quando stringi la candela nella testata, si ferma con un'angolazione leggermente diversa. Lo spazio aperto viene quindi posizionato per dare al nocciolo di fiamma un percorso libero verso la parte più densa della carica di aria-carburante.

Questa tecnica è stata per decenni un punto fermo nella costruzione di motori ad alte prestazioni. L'effetto pratico dipende interamente dal motore. Un motore da corsa con compressione elevata o un turbocompressore può mostrare miglioramenti misurabili nella consistenza della combustione, mentre un guidatore quotidiano di serie avvertirà solo una sottile differenza a basso carico. Per qualsiasi motore che si aspetta di più dal suo sistema di accensione, imparare a indicizzare una candela è un'abilità preziosa.

L'indicizzazione funziona meglio quando le altre variabili di combustione sono già sane. La distanza deve essere corretta, il sistema di alimentazione pulito e la compressione uniforme tra i cilindri. Se questi sono presenti, l'indicizzazione è il prossimo passo significativo per un costruttore di motori che vuole che ogni cilindro inizi la combustione dallo stesso punto.

Cosa significa esattamente l'indicizzazione delle candele?

Una spina J-gap convenzionale utilizza un elettrodo centrale e un elettrodo laterale piegato. Lo spazio tra loro è dove scocca la scintilla. Poiché l'elettrodo laterale è curvo, blocca il nucleo della fiamma su un lato e lascia aperto l'altro lato. Su una nuova candela, il produttore non ha modo di sapere in che direzione sarà rivolto il lato aperto una volta installata la candela nella testata.

Quando si stringe un tappo con sede-guarnizione, la rotazione si arresta in una posizione casuale. Se si installa il tappo e si punta il lato aperto verso la valvola di scarico, la fiamma deve espandersi contro il flusso della carica aspirata. Questa è la situazione corretta dall'indicizzazione.

L'indicizzazione definisce l'orientamento finale. Il procedimento funziona sfruttando il passo della filettatura del tappo. Una spina da 14 mm con passo di 1,25 mm avanza di 1,25 mm per ogni giro completo. La rondella di rame si trova sulla spalla della sede della spina e solleva leggermente la spina. Al serraggio successivo, l'altezza rialzata fa ruotare la spina ancora un po' prima di toccare il fondo.

Si tratta di una regolazione meccanica, non di una modifica della messa a punto. Non modifica la tensione della scintilla, la distanza o la fasatura dell'accensione. Influisce solo sulla posizione fisica dell'elettrodo di terra nel momento in cui scocca la scintilla.

Alcune spine moderne utilizzano un design con interstizio superficiale in cui la scintilla salta attraverso la parte anteriore della spina. Questi non hanno un elettrodo laterale da ruotare, quindi l'indicizzazione non ha alcun effetto su di essi. I tappi J-gap utilizzati dalla maggior parte dei motori ad alte prestazioni rimangono il caso standard per questa tecnica.

Perché l’indicizzazione è importante? Gli effetti del mondo reale

Il modo più pulito per comprendere l'indicizzazione è guardare il kernel flame. Quando la scintilla attraversa lo spazio vuoto, la piccola sfera di plasma deve crescere fino a quando non accende l'intera miscela. Se l'elettrodo laterale è grande e si trova direttamente sul percorso della fiamma, assorbe calore e rallenta il fronte della fiamma. Puntare lo spazio aperto verso la valvola di aspirazione consente alla fiamma di spostarsi nella carica fresca mentre entra nel cilindro.

I costruttori di motori che eseguono confronti consecutivi nello stesso motore descrivono guadagni che di solito si attestano tra l'1 e il 3% sui motori da corsa aspirati. Non sembra molto, ma in una formula in cui ogni punto di potenza conta, può separare un giro veloce da un risultato a metà gruppo. In un motore a induzione forzata, l’effetto può essere maggiore perché la carica più densa brucia più velocemente e qualsiasi ritardo nella crescita della fiamma viene amplificato.

Un importante vantaggio nascosto è la coerenza tra i cilindri. In un motore di fabbrica, ogni cilindro ha una piccola differenza di fusione. Se si indicizzano le candele in modo che ogni cilindro abbia lo stesso orientamento degli elettrodi, si riducono le variazioni da un esercizio all'altro e si rende molto più prevedibile il comportamento del motore al minimo e con l'acceleratore parziale.

Un altro vantaggio chiave è il controllo della pre-accensione. Quando l'elettrodo di terra rimane più freddo, il cilindro è più resistente ai punti caldi che possono causare detonazione al limite del limite di detonazione. Un elettrodo platinato o all'iridio aiuta in questo, e l'indicizzazione aggiunge la regolazione finale della geometria.

Candela Iridium Platinum per applicazioni BMW e Mini Questa candela in platino all'iridio offre un eccellente controllo di preaccensione e prestazioni stabili, rendendola una scelta affidabile per i motori che richiedono indicizzazione precisa e gestione del calore. Visualizza il prodotto →

Come indicizzare le candele: passo dopo passo

Prima di iniziare, assicurati che il motore sia freddo e che il cilindro sia al punto morto superiore o che tu abbia accesso attraverso l'apertura della candela. Utilizzare aria compressa per eliminare eventuali detriti che potrebbero cadere nel cilindro.

1. Segna la spina. Usa un pennarello sull'esagono per indicare il lato aperto dello spazio vuoto. Se si utilizza una presa, posizionare un secondo contrassegno sulla presa in linea con il contrassegno della spina.
2. Installazione di prova senza rondelle. Montare una rondella di rame nuova, inserire il tappo e serrare secondo le specifiche esatte. Con un boroscopio, annotare la posizione dello spazio aperto rispetto alla testata.
3. Calcola la rotazione. Misura di quanti gradi hai bisogno per girare la spina. Nel metodo standard il lato aperto dovrebbe puntare verso la valvola di aspirazione.
4. Scegli lo spessore della rondella. Utilizzare la matematica del passo della filettatura. Ciascuna rondella da 0,25 mm modifica la rotazione di circa 72 gradi su una filettatura con passo di 1,25 mm.
5. Installare la rondella finale. Montare la rondella scelta, serrare alla stessa coppia, verificare il nuovo angolo. Ripeti se hai bisogno di più rotazione.
6. Registra il risultato. Annotare il numero di rondelle e l'angolo per ciascun cilindro. Questo ti aiuta a reindicizzare le stesse spine dopo la futura rimozione.

La matematica degli angoli è una guida, non una scienza esatta. La rondella di rame viene leggermente schiacciata durante la prima installazione e il valore della coppia influisce sullo schiacciamento. Ecco perché è necessario utilizzare sempre una rondella nuova per l'assemblaggio finale e rimanere entro l'intervallo di coppia del produttore.

Strumenti e rondelle per l'indicizzazione

L'indicizzazione è economica. Non hai bisogno di una macchina speciale. Un set base è sufficiente per gestire la maggior parte dei motori:

• Un kit di rondelle di indicizzazione per candele, che comunemente include rondelle da 0,25 mm, 0,5 mm e 0,75 mm
• Una presa per candela a parete sottile per evitare danni all'isolante ceramico
• Una chiave dinamometrica precisa nella fascia bassa, in genere 10-25 Nm
• Un boroscopio o uno specchio di ispezione per vedere l'elettrodo all'interno del cilindro
• Detergente per contatti elettrici e uno straccio pulito per mantenere la punta della spina priva di olio

L'utilizzo di una chiave dinamometrica corretta non può essere sottovalutato. Se la coppia varia da spina a spina, varierà l'angolo di rotazione finale. Nelle teste in alluminio, un tappo da 14 mm richiede solitamente 18-25 Nm, mentre un tappo da 12 mm può richiedere 15-20 Nm. Confermare sempre il valore dal manuale di servizio.

Un kit di rondelle indicizzate costa pochissimo. Risparmia tempo perché puoi testare diverse posizioni di rotazione senza lavorare nulla. Quando trovi la rondella giusta, contrassegnala e conservala con quel cilindro per le corse future.

Mentre provi l'angolo, osserva la rondella dopo l'adattamento di prova. Il rame frantumato lascia un anello di contatto visibile. Quell'anello ti dice se la lavatrice è posizionata in modo uniforme. Una rondella inclinata può far fermare la spina con un'angolazione diversa da quella calcolata, quindi controlla la presenza di un piccolo spazio nell'anello di contatto prima di impegnarti.

Quando dovresti effettivamente indicizzare le candele?

L'indicizzazione non è per tutti. La risposta corretta dipende dal tipo di motore, dagli obiettivi di ottimizzazione e dalle raccomandazioni di fabbrica:

• Motori con compressore volumetrico o compressione statica elevata
• Motori turbocompressi che girano magri o sull'orlo del battito in testa
• Motori da corsa aspirati con alberi a camme personalizzati e teste ad alto flusso
• Fuoribordo marini che specificano l'indicizzazione nel manuale di servizio
• Motori classici con grandi camere di combustione piatte e candele a lunga portata
• Qualsiasi motore in cui la testata del cilindro presenta un rigonfiamento visibile della camera di combustione che corrisponde all'orientamento della candela

Su un tram moderno, il vantaggio è minore. Otterrai un minimo più stabile e una risposta leggermente migliore sotto i 3.000 giri al minuto. Il sistema di accensione di un'auto moderna produce una forte scintilla e lo spray dell'iniettore è già ben miscelato. Non vedrai un grande aumento di potenza.

Per coloro che eseguono track days o autocross, l'indicizzazione di un set di plug-in richiede meno di 30 minuti e aggiunge un nuovo livello di coerenza. È il tipo di dettaglio che aiuta il motore a rimanere prevedibile durante una lunga sessione.

Ancora oggi vengono prodotte candele in nichel-rame per molti motori moderni come sostituzione economica. L'elettrodo laterale è grande e offre un lato aperto e trasparente per l'orientamento, quindi si applica lo stesso metodo della rondella. Per un'auto compatta come una VW T-Cross, la giusta spina in nichel-rame deve corrispondere al range di calore e alla portata della filettatura sviluppata per il motore.

Candela in nichel-rame per VW T-Cross e Polo Plus Una candela conveniente in nichel-rame progettata per le auto compatte Volkswagen, che fornisce accensione affidabile e dissipazione del calore per le condizioni di guida quotidiane. Visualizza il prodotto →

Un modo rapido per verificare se l'indicizzazione aiuta il tuo particolare motore è installare i tappi senza rondelle, far funzionare il motore su un banco prova, registrare i numeri, quindi indicizzarli sul lato di aspirazione e ripetere la trazione. Il delta ti dice se vale la pena tenerlo. Su molti motori stradali, la differenza è abbastanza piccola da far sì che la maggior parte dei proprietari salti questo passaggio.

Miti comuni e idee sbagliate

Ci sono molti consigli nei forum che ripetono informazioni obsolete o semivere. Ecco la visione pratica dopo aver lavorato con le candele in diversi motori.

• L'indicizzazione conferisce a ogni motore un guadagno immediato di 10 cavalli. Non è vero. La maggior parte dei guadagni sono piccoli e appaiono come coerenza.
• La fessura deve sempre puntare verso la valvola di aspirazione. Più comune, ma alcune teste traggono vantaggio da altre angolazioni per mantenere l'elettrodo più fresco.
• Piegare l'elettrodo di terra funziona altrettanto bene. Non farlo mai. Cambia lo spazio e danneggia la spina.
• L'ho indicizzato una volta ed è corretto per sempre. La spina può ruotare se viene rimossa e reinstallata, quindi è necessario ripetere il passaggio dopo ogni rimozione.
• Tutti i tappi sono indicizzabili. Le candele con design a fessura superficiale o con un elettrodo laterale che copre interamente l'elettrodo centrale sono difficili da indicizzare perché la direzione di apertura non è chiara.

Dopo aver installato le spine, leggere il colore e il modello di usura sull'isolante centrale e sull'elettrodo di terra. Il guida alla lettura delle candele mostra come appare un cilindro sano. Se un cilindro mostra un colore diverso dagli altri dopo aver indicizzato le candele, è probabile che il problema risieda nel carburante o nella compressione, non nell'orientamento delle candele.

Quali candele supportano bene l'indicizzazione?

I tappi indice ideali hanno un elettrodo laterale J-gap convenzionale, una sede della guarnizione piatta e un accesso libero dal foro del tappo. Le spine con un isolante ceramico lungo o con un esagono stretto possono essere più difficili da lavorare.

I connettori a filo sottile sono eccellenti quando l'indicizzazione è combinata con una melodia da gara. Il piccolo elettrodo laterale riduce il dissipatore di calore e rende meno probabile la perdita di energia del nucleo della fiamma. L'iridio e il platino hanno una migliore stabilità alle alte temperature rispetto al rame, quindi la rotazione rimane stabile a lungo termine.

La famiglia del doppio iridio è particolarmente interessante perché sia ​​l'elettrodo centrale che quello laterale sono realizzati in iridio. Nel motore di un'auto giapponese, una doppia candela all'iridio tollera un'elevata temperatura di combustione e fornisce una bassa tensione di accensione. Ciò significa che l'angolo dell'indice non deve essere perfetto per ottenere una scintilla affidabile.

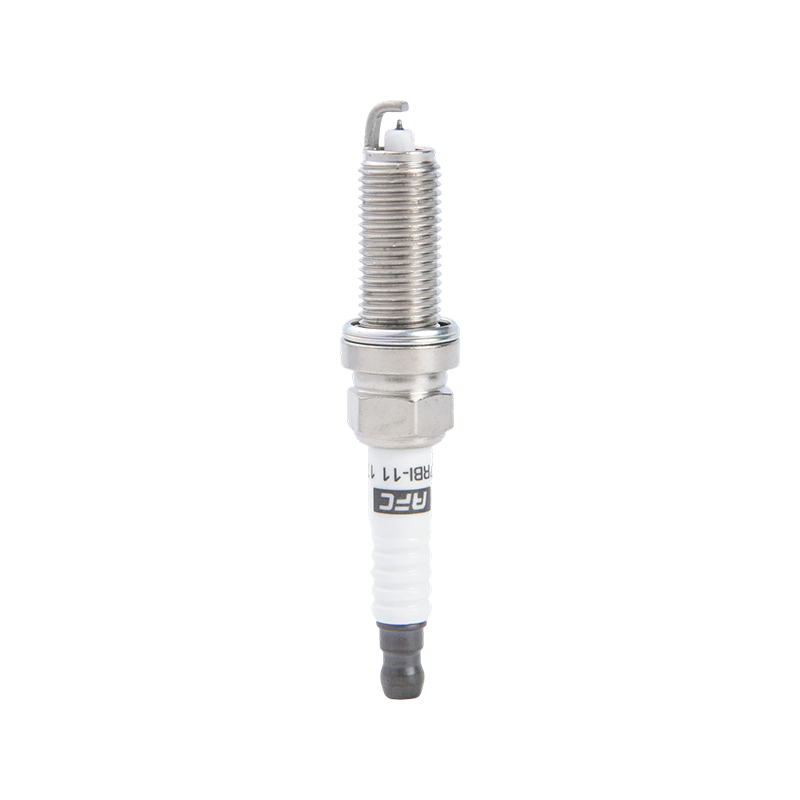

Candela doppia all'iridio per Toyota, Lexus e Honda Con doppi elettrodi all'iridio, questa candela garantisce una lunga durata e un'accensione costante, adatta per motori giapponesi che richiedono resistenza alle alte temperature e bassa manutenzione. Visualizza il prodotto →

La selezione conta tanto quanto l’orientamento. L'origine dell'auto e la famiglia del motore determinano la portata della filettatura, il grado termico e le dimensioni dell'elettrodo. Una spina troppo lunga o troppo corta non verrà indicizzata correttamente perché la spalla della filettatura non si posizionerà dove dovrebbe.

Se lavori su più marche, scegli un set di connettori che corrisponda alla famiglia di motori anziché forzare un connettore universale su tutti i blocchi. Il passo della filettatura e la forma dell'elettrodo laterale non sono identici per tutti i produttori. Una spina con la punta dell'elettrodo di terra piatta e un lato aperto ben definito sarà sempre più facile da leggere sotto un boroscopio.

Domande frequenti

L'indicizzazione delle candele fa davvero la differenza?

Dipende. Nei motori da corsa e nei motori a induzione forzata ad alta compressione, i costruttori riportano miglioramenti misurabili nello sviluppo della fiamma, nella resistenza ai colpi e nella consistenza. In un guidatore quotidiano, il guadagno è principalmente un minimo più fluido e una risposta parziale dell'acceleratore leggermente migliorata. Non sentirai un guadagno di 10 cavalli in un motore di serie.

In quale direzione dovrebbe essere rivolto il gap aperto?

La maggior parte dei costruttori di motori lo orientano verso la valvola di aspirazione in modo che il nucleo della fiamma possa crescere nella carica in entrata. Ma ci sono delle eccezioni. Un tappo posizionato centralmente, un cielo particolare del pistone o una necessità di raffreddamento sul lato di scarico possono rendere più efficace un diverso orientamento. Effettuare il test leggendo la candela e osservando il cilindro a carico parziale.

Si possono indicizzare le candele all'iridio?

SÌ. Le spine a filo sottile di iridio con un elettrodo laterale J-gap standard possono essere indicizzate con lo stesso sistema di rondella. L'elettrodo laterale in iridio è solitamente sottile, quindi il lato aperto è facile da vedere sotto un boroscopio e la spina è abbastanza robusta da gestire cicli di installazione ripetuti.

Quante rondelle sono troppe?

Di solito si desidera rimanere al di sotto di 1,5 mm di stack totale. Una quantità maggiore può spingere la candela troppo lontano dal cilindro e influenzare il percorso della fiamma o la posizione della scintilla. Se hai bisogno del doppio della rotazione di una rondella più spessa, scegli uno spessore della rondella che ti dia l'angolo giusto con non più di tre rondelle.

L'indicizzazione delle candele è uguale al gapping?

No. Il Gapping imposta la distanza tra l'elettrodo centrale e l'elettrodo laterale. L'indicizzazione imposta la direzione di rotazione dell'elettrodo laterale. È necessario impostare lo spazio prima di iniziare l'indicizzazione.

Le auto moderne hanno bisogno di candele indicizzate?

La maggior parte no. I moderni sistemi di accensione hanno una forte scintilla e le candele a filo sottile creano un nucleo di fiamma compatto. Se la tua auto è di serie e funziona bene, saltala. Se hai un motore modificato con induzione forzata o compressione elevata, l'indicizzazione è un passaggio finale utile.

Quanto tempo richiede l'indicizzazione?

Per un motore a quattro cilindri, aspettati dai 20 ai 40 minuti la prima volta che lo fai. La maggior parte del tempo è dedicato alle prove e alla lettura dell'angolazione. Una volta individuata la rondella corretta per ciascun cilindro, un lavoro di indicizzazione completo sulle stesse candele richiede meno di 10 minuti.

Considerazioni finali sull'indicizzazione delle candele

L'indicizzazione è un dettaglio a basso costo che fa davvero la differenza quando il motore è già ben messo a punto. Si tratta di una semplice regolazione meccanica che ti dà il controllo su una variabile che normalmente non puoi vedere.

Inizia con un nuovo set di tappi, regola la distanza e utilizza una rondella di rame pulita. Lo spessore della rondella determina la rotazione e la chiave dinamometrica determina se l'angolo è ripetibile. Se il motore è un modello da corsa, un'auto da strada o un fuoribordo marino che lo richiede, ne vale la pena.

Il punto di partenza giusto è la spina giusta. Il Gamma di prodotti per candele AFC è organizzato per origine dell'auto e famiglia di motori, quindi puoi iniziare dal tuo veicolo e lavorare verso una spina indicizzata che si adatti correttamente.
